全部产品

海因系列

海因环氧树脂

特种环氧树脂

环氧胶黏剂系列

抗菌防腐剂

水溶性环氧树脂

海因环氧树脂

---

   别名：2,4 -咪唑烷二酮-3,5,5 -二甲基-1,3 -双（环氧乙烷基甲基） - （9CI）均聚物，乙内酰脲，1,3 -双（2,3 -环氧丙基）-5,5 -二甲基聚合物（8CI）; 1,3 - 二缩水甘油酯-5 ,5-二甲聚合物;同类似 国外牌号 Aracast CY350爱牢达CY 350爱牢达HY 238; CIBA XB-2793; CY 350 EG 10 EG 10（环氧树脂）; 691 XB2793
CAS编号： 28906-98-1（CAS数据库引用）
分子式：C11 H16 N2 O4

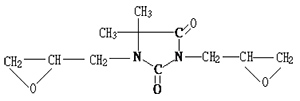

分子结构：

   具有优良的粘结性，良好的热稳定性，耐水、耐化学药品性和电性能，因而被广泛应用于航天航空、汽车、船舶以及电子、电气等工业领域，但其易燃性是其最大的缺点，一直以来人们致力于对环氧树脂进行阻燃改性。当前流行的方法是将环氧树脂中的双酚A进行卤代（通常为四溴代）制成含卤阻燃环氧树脂，但由于在其燃烧过程中产生大量具有腐蚀性的HBr等有毒气体和二恶英，而将被逐渐禁用。新型含磷、含氮和海因环氧树脂正成为电工业中阻燃环氧树脂的研究热点。
    含磷环氧树脂具有较高的阻燃效率，但耐湿热性能低下，部分含磷阻燃剂水溶性强，其制品使用结束丢弃后，磷易被溶出，也可能对环境造成污染。含硅环氧树脂耐热、防潮，具有较好的电气性能、粘合性和机械强度，但玻璃化转变温度普通较低，并且与多数环氧树脂相容性不好。海因环氧树脂作为一种新型的阻燃环氧树脂，具有较高的热分解温度和阻燃效率，是目前取代含溴环氧树脂的主要品种之一。随着科技的发展,海因环氧树脂是含有五元二氮杂环的新型环氧树脂,具有优异的力学性能和热稳定性及良好工艺性能。又有非苯环的氮杂环结构,不易燃,有极好的耐候性和电绝缘性能,尤其是在高电压和超电压下具有优良的性能。



主要性能优势

由于海因环的刚性、极性和高氮含量，海因环氧树脂表现出以下卓越性能：

· 优异的耐热性：海因环的刚性结构和高热稳定性，显著提高了树脂的玻璃化转变温度（Tg）和热分解温度，使其能在更高温度下长期使用。

· 出色的电绝缘性能：特别是高耐电弧性、耐漏电痕迹性（CTI值高）和低介电常数/损耗。这使得它在高压、高频电器件中极具优势。

· 高粘接强度和韧性：极性的海因环增强了树脂与被粘物（尤其是金属、陶瓷）的相互作用力，同时其结构也能吸收部分冲击能量，改善脆性。

· 良好的耐候性和耐化学性：对紫外线、湿热环境以及多种化学品有较好的抵抗能力。

· 低固化收缩率：有利于制备尺寸精密稳定的制品。

海因环氧树脂产品说明书

一、质量指标：

序号	项目	指标
		MHR-070	MHR-154	MHR-154B
1	外观	浅黄色透明液体	浅黄色透明粘稠液体	浅黄色透明粘稠液体
2	环氧值/(eq/100g)	0.70-0.74	0.50-0.55	0.58-0.62
3	色度 Garder   ≤	2	2	4
4	粘度，MPS (25℃)	3000-6000	100000-150000	60000-75000
5	挥发份(105℃,3h)， % ≤	1	1	1

海因环氧树脂(MHR)：5,5-二甲基海因环氧树脂，又称二甲基海因二缩水甘油胺，是最常用的一种海因环氧树脂。

牌号	外观	环氧值  eq/100g	粘度  mPa.S	熔点或软化点  ℃
MHR-078	白色粉末	0.78-0.82	-	熔点42-44
MHR-070	淡黄色液体	0.70-0.74	3000-5000	-
MHR-154B	淡黄色液体	0.58-0.62	60000-75000	-
MHR-154	淡黄色液体	0.50-0.55	100000-150000	软化点10-20
MHR-036	黄色半固体	0.36-0.40	-	软化点40-50
MHR-018	黄色固体	0.18-0.22	-	软化点90-100

牌号	特点	用途
MHR-078	高纯度	粉末涂料
MHR-070	低粘度、高环氧值	电工浇注料、电子包封料
MHR-154B	高粘度、中等环氧值	层压板、覆铜板
MHR-154	高粘度、中等环氧值	覆铜板、土木建筑胶
MHR-036	半固体	水性涂料、浸润剂
MHR-018	固体	粉末涂料

主要适用的固化剂有：酸酐、芳香胺、脂环胺、双氰胺、酸性聚酯、线型酚醛树脂等。

二、性能特点
    海因树脂具有下列特点。 ①黏度低、工艺性好。其黏度比双酚A型环氧树脂低得多，不加稀释剂就有很好的工艺性能，可用作无溶剂涂料、无溶剂胶黏剂、光电元件包材料等。 ②热稳定性好，耐热性高。其绝缘灌封料在180℃下可使用5000h以上;在130℃的使用寿命为40年。 ③耐候性好。其涂料在日光或紫外线曝晒下，不易发黄和粉化。性能优于双酚A型环氧树脂及丙烯酸树脂涂料。其耐盐雾、抗腐蚀性也很突出，可用作海洋建筑物及船舶的防污覆盖涂料、建筑用胶黏剂等。 ④在高电压及超高压下电性能突出，尤其是具有优良的耐电弧性和抗漏电痕迹性，可用做耐高电压绝缘器件。 ⑤极性很强、黏度低，因而对玻璃纤维、碳纤维和多种填料都有很好的湿润能力和粘接性，可在不降低工艺性的前提下添加大量填料，从而使线膨胀系数及成本降低。 ⑥毒性小。可用作食品包装和卫生包装用的涂料、无毒胶黏剂等。 ⑦水溶性海因环氧树脂可用来处理纺织品、纸张，以提高其强度和抗皱性能。

[特性及应用]海因环氧树脂极性较大,若选用极性大的脂肪胺为固化剂时,则极易受湿气影响.因此最好选用酸酐或芳香胺类为固化剂.选用酸酐为固化剂时需加
入固化促进剂,如苄基二甲胺等.为了不降低耐候性,可选用氢化酸酐(脂环型酸酐).
     海因环氧树脂在高电压及超高压下电性能突出,尤其是具有优良的耐电弧性和抗漏电痕迹性,可用作耐高电压绝缘器件.海因环氧树脂极性很强,黏度低,因而对玻璃纤维,碳纤维和多种填料都有很好的润湿能力和黏结性,可在不降低工艺性的前提下添加大量填料,从而使线膨胀系数及成本降低。作为一种含有海因环结构的新型环氧树脂，具有优良的耐高温和化学稳定性，在航空航天、军工及电子封装领域具有很好的应用前景。

基于上述性能，海因环氧树脂主要用于对性能要求苛刻的领域：

· 高端电子封装与绝缘材料：用于制造高性能半导体封装料（塑封料）、集成电路板（PCB）的基板材料、高压开关的绝缘部件、干式变压器浇注料等。其高CTI值对于防止高压下的表面漏电至关重要。

· 航空航天复合材料：作为高性能复合材料的基体树脂，用于制造飞机、卫星的结构件或次承力件，要求轻量化、高耐热和高可靠性。

· 特种胶粘剂与涂料：用于需要耐高温、高强度和耐恶劣环境的粘接与防护涂层，如航空发动机部件的粘接。

· 纤维增强塑料（FRP）：用于制造耐腐蚀、耐热的化工设备或管道

三、用途
MHR-070主要用于玻璃纤维缠绕工艺，挤拉成型工艺。APG料及环氧浇注料等，该产品因纯度高，易结晶，若产品出现结晶，加热到60-80℃，搅拌均匀即可，不影响产品的使用性能。
MHR-018主要用于耐高温环氧粉末涂料，重防腐涂料耐侯性涂料等。
MHR-154主要用于层压板，敷铜箔板等。

四、适用的固化剂
各种芳香胺类、酸酐类、酚醛类、咪唑类等均可与海因环氧树脂加热固化。
2-乙基-4-甲基咪唑作为环氧树脂的固化剂，它是一种耐高温的潜伏性固化剂。
五、参考配方：

应用示例：MHR-070 酸酐固化体系
配方：MHR-070 / THPA / BDMA =100 / 115 / 1
固化条件：80℃×2hr + 100℃×1hr + 160℃×6hr
固化物性能：

拉伸强度	MPa	46
拉伸模量	MPa	1510
弯曲强度	MPa	113
弯曲模量	MPa	3168
冲击强度	kJ/m2	9.8
断裂伸长率	%	3.1
表面电阻	Ω	2.8×1015
体积电阻	Ω.cm	3.5×1015
击穿电压	kV/mm	40
玻璃化转变温度 Tg	℃	197.7

应用示例：MHR-154 BPA酚醛树脂固化体系
配方：促进剂DMP-30用量为0.2%
固化条件： 100℃×2hr+130℃×3hr+180℃×5hr
固化物性能：

MHR-154 / BPA酚醛树脂	100/45	100/50	100/55
冲击强度  kJ/m2	12.6	16.2	17.6
断裂伸长率  %	3.8	3.2	3.5
弯曲强度  MPa	119.5	109.9	108.6
弯曲模量  MPa	3312	3210	3180
拉伸强度  MPa	52	55	53
拉伸模量  MPa	1586	1728	1602
Tg （DCS法）  ℃	220.6	216.4	210.9
表面电阻  Ω	3.6×1014	4.2×1014	2.9×1014
体积电阻  Ω.cm	2.8×1015	3.5×1015	5.5×1015

PDF文件下载：不含环境物质证明报告.PDF
